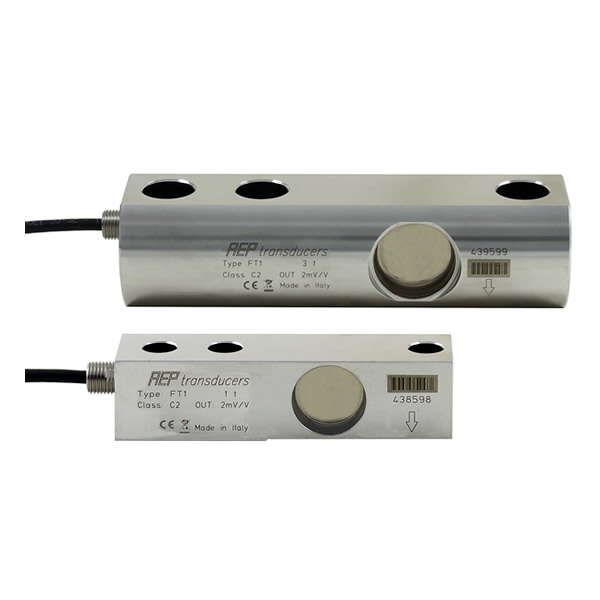

FT1

Cella di carico al TAGLIO per la misura di carichi statici e dinamici.
Carichi Nominali da 350kg a 7,5t.
Classi (OIML R60) C2 e C3.
Errore combinato 0.020%.
Uscita standard 2mV/V.

Anche in versione:

Download

Download

Data Sheet FT1
Data Sheet UPFT1
Certificato OIML R60
Certificato CE
Certificato ATEX
Certificato EAC

Vai alle specifiche complete ↓

Download 3D

Download 3D

FT1 up to 2t
FT1 3t to 7.5t

  • Categories: Celle di carico

Cella di carico adatta a lavorare in ambienti ostili.
Elevata resistenza meccanica.
Realizzate interamente in Acciaio inox.
Interamente saldata al LASER.
Grado di protezione IP68.
Stabilità a lungo termine.

A richiesta versione Omologata:

A richiesta versione certificata ATEX (Zona 1 e 21) GAS e POLVERI.

ACCESSORI

Rapporto di Taratura.

UPFT1.

UNITA’ di PESATURA per celle di carico modello FT1.
Utilizzata nella pesatura di serbatoi, silos e tramogge.
Carichi Nominali da 350kg a 5t.
Realizzata in acciaio inox AISI 304.
Completa di ELASTOMERO per garantire precisione anche in caso di assestamenti, dilatazioni termiche, errori di posizionamento, spinte trasversali e deformazioni o vibrazioni delle strutture.

SG4: Scatola di giunzione per eseguire il parallelo di più celle di carico.

TA4: Trasmettitore Analogico che permette di collegare più celle di carico in parallelo e di trasmettere a distanza il segnale di misura in tensione (+/-10V) o corrente (4-20mA) a PLC o sistemi più evoluti.

Download

Data Sheet FT1
Data Sheet UPFT1
Certificato OIML R60
Certificato CE
Certificato ATEX
Certificato EAC

Download 3D

FT1 up to 2t
FT1 3t to 7.5t
