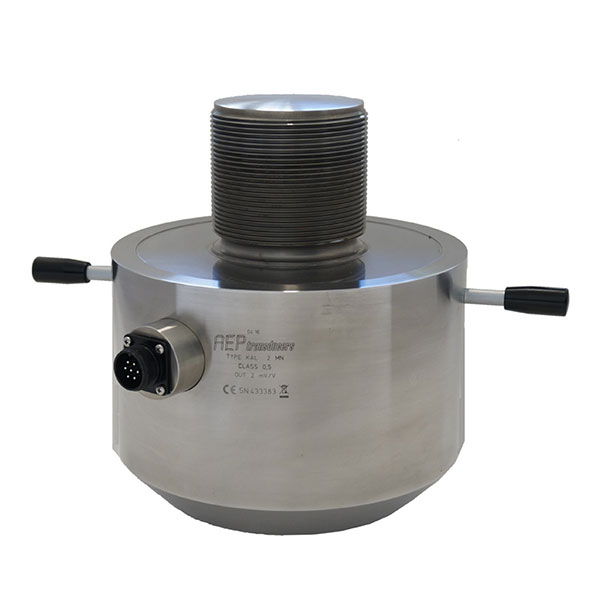

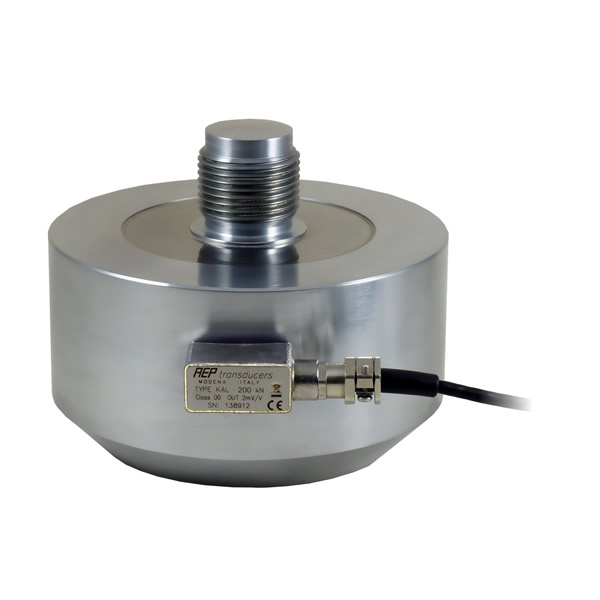

KAL

Trasduttori di forza per la misura di carichi statici e dinamici in COMPRESSIONE e TRAZIONE
Carichi Nominali da 10kN a 2MN.
Classi (ISO 376) 00, 0.5 e 1.
Linearità e Isteresi 0.03%.
Uscita standard 2mV/V.

Download

Download

Data sheet KAL
Certificato CE
Certificato EAC

Vai alle specifiche complete ↓

Download 3D

Download 3D

KAL 100kN
KAL 1MN
KAL up to 50kN
KAL 750kN
KAL 500kN
KAL 300kN
KAL 200kN

  • Categories: Trasduttori di forza

Trasduttore di forza adatto per la taratura di macchine di prova materiali e confronti metrologici tra laboratori.
Eccellenti caratteristiche metrologiche verificate dall’Istituto Nazionale di Ricerche Metrologiche (I.N.RI.M.).
Elevata stabilità data dalla struttura monolitica.
Ottimizzazione della struttura grazie al F.E.M. design.
Compensazione carichi decentrati ±0,005% F.S.
Bassa sensibilità alle superfici di appoggio ±0,002% F.S.
Facile applicazione per trazione e compressione.
Facile da maneggiare grazie al suo peso leggero (1MN circa 36kg).

ACCESSORI

Rapporto di Taratura Compressione.

Rapporto di Taratura Trazione.

Certificato ACCREDIA Compressione.

Certificato ACCREDIA Trazione.

Certificato ACCREDIA Bidirezionale.

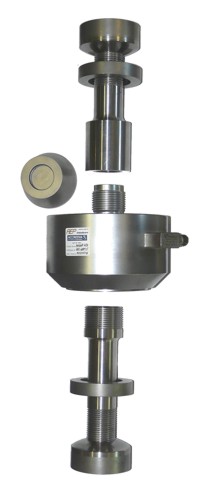

Per applicazioni in COMPRESSIONE.
Testa di carico (TIC).
Base di carico.

Tirante per applicazioni in TRAZIONE.

Per applicazioni in COMPRESSIONE.
Testa di carico.

Pere applicazioni in TRAZIONE.

n° 2 tiranti con snodi sferici.

Valigie in alluminio per il trasporto.
